Epos ES-28N lattiakaiutinpari

Uusi ES-28N on Epos-malliston kolmas jäsen, mutta samalla se on poikkeus: se on 3-tie-kaiutin, vaikka suunnittelija (Karl-Heinz Fink) tunnetaan nimenomaan 2-tie-järjestelmien mestarina.

Mikä muutti suunnittelijan mielen? Vastaus on kokemus. Kahden bassoelementin käyttö 2-tie-järjestelmässä on akustisesti haastavaa:

• D’Appolito-rakenne (basso–diskantti–basso) vaatisi valtavan korkean kotelon, jotta diskantti pysyisi korvan korkeudella.
• 2,5-tie-rakenne taas kärsii suuntaavuusongelmista. Siinä toinen bassoista vaimennetaan keskiäänialueella, mikä kääntää kaiuttimen pääasiallisen säteilyakselin vinoon alaspäin. Tämä tekee keskialueen energian hallinnasta vaikeaa.

Ratkaisu: Tehdään kaiuttimesta aito 3-tie-malli. Näin jokainen elementti voi keskittyä omaan optimaaliseen taajuusalueeseensa ilman kompromisseja säteilykuviossa tai sijoittelussa.

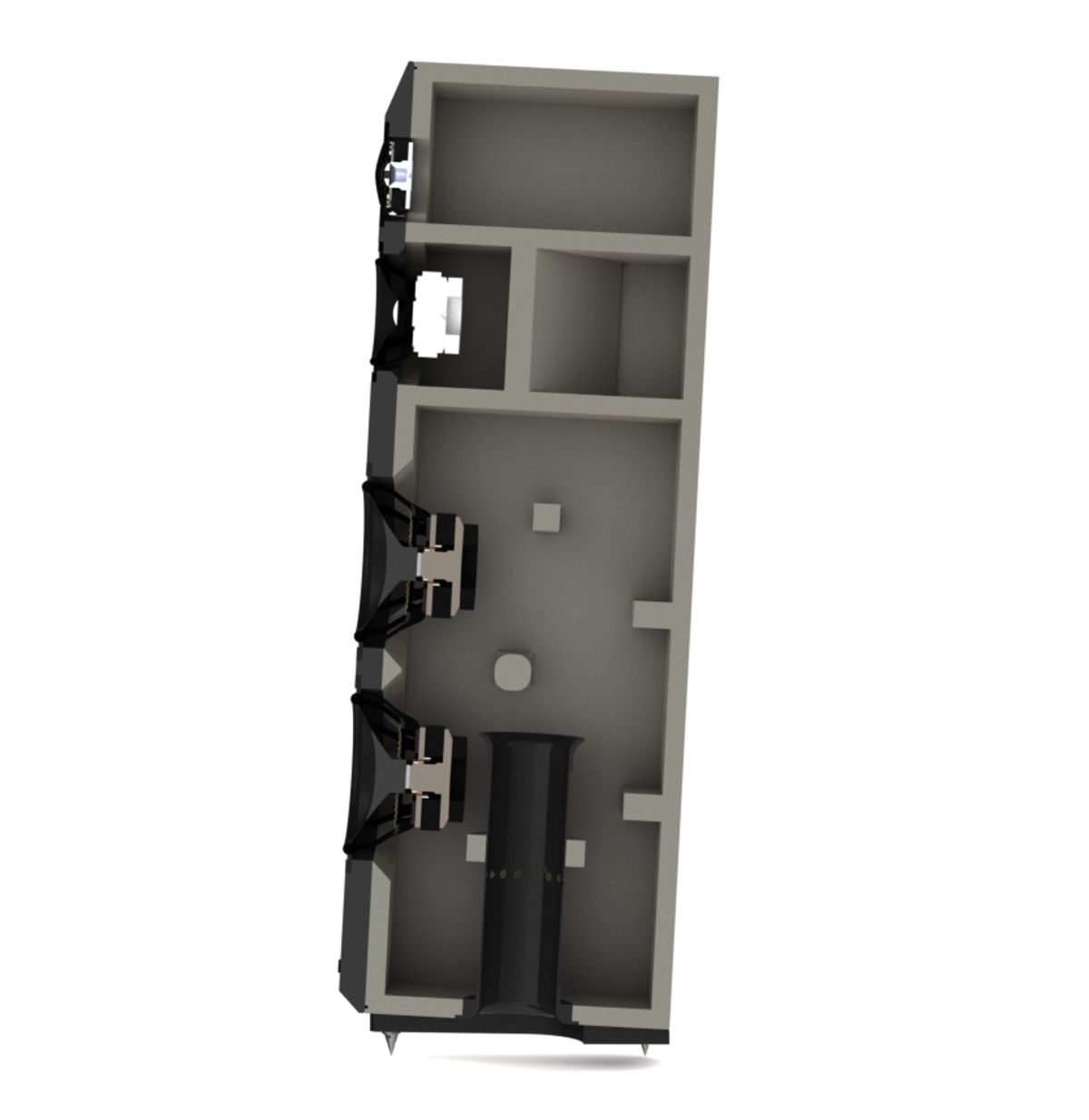

ES-28N: Edistyksellinen kotelotekniikka ja akustinen eristys

ES-28N-mallin kotelo on suunniteltu minimoimaan värittymät ja maksimoimaan elementtien välinen ajoitus:

• Rakenne ja ajoitus: Kuten ES-14N-mallissa, kotelo on kallistettu taaksepäin parhaan mahdollisen aikatäsmäyksen (time alignment) saavuttamiseksi. Kotelo hyödyntää monikerroksista sandwich-rakennetta, jossa kaksi MDF-levyä on liimattu yhteen tehokkaasti vaimentavalla erikoisliimalla.
• Massiivinen etulevy: Etulevy on peräti 50 mm paksu. Se koostuu kahdesta 10 mm sandwich-paneelista ja erillisestä 30 mm MDF-paneelista, mikä tekee siitä poikkeuksellisen jäykän alustan elementeille.
• Eriytetyt kammiot:
  • Keskiäänielementillä on oma kammionsa, jonka kolmiomainen takaseinä estää haitallisia heijastuksia.
  • Jakosuodin on sijoitettu omaan tilaansa diskantin taakse, jotta bassoelementtien aiheuttama korkea äänenpaine ei häiritse sen komponentteja.
• Innovatiivinen alaspäinsuunnattu refleksiputki: Refleksiputken aukko sijaitsee kaiuttimen pohjassa. Tämä mahdollistaa halkaisijaltaan suuren (8 cm) putken käytön, mikä maksimoi basson tason ja minimoi resonanssit. Putkessa on myös painetta tasaavia reikiä, jotka poistavat putkiresonansseja. Jalustan rakenne on suunniteltu siten, että basso toimii optimaalisesti myös ilman piikkejä.
